CT12350 Pemanas air elektrik segera PCBA

CT12350 Pemanas Air Elektrik Segera PCBA

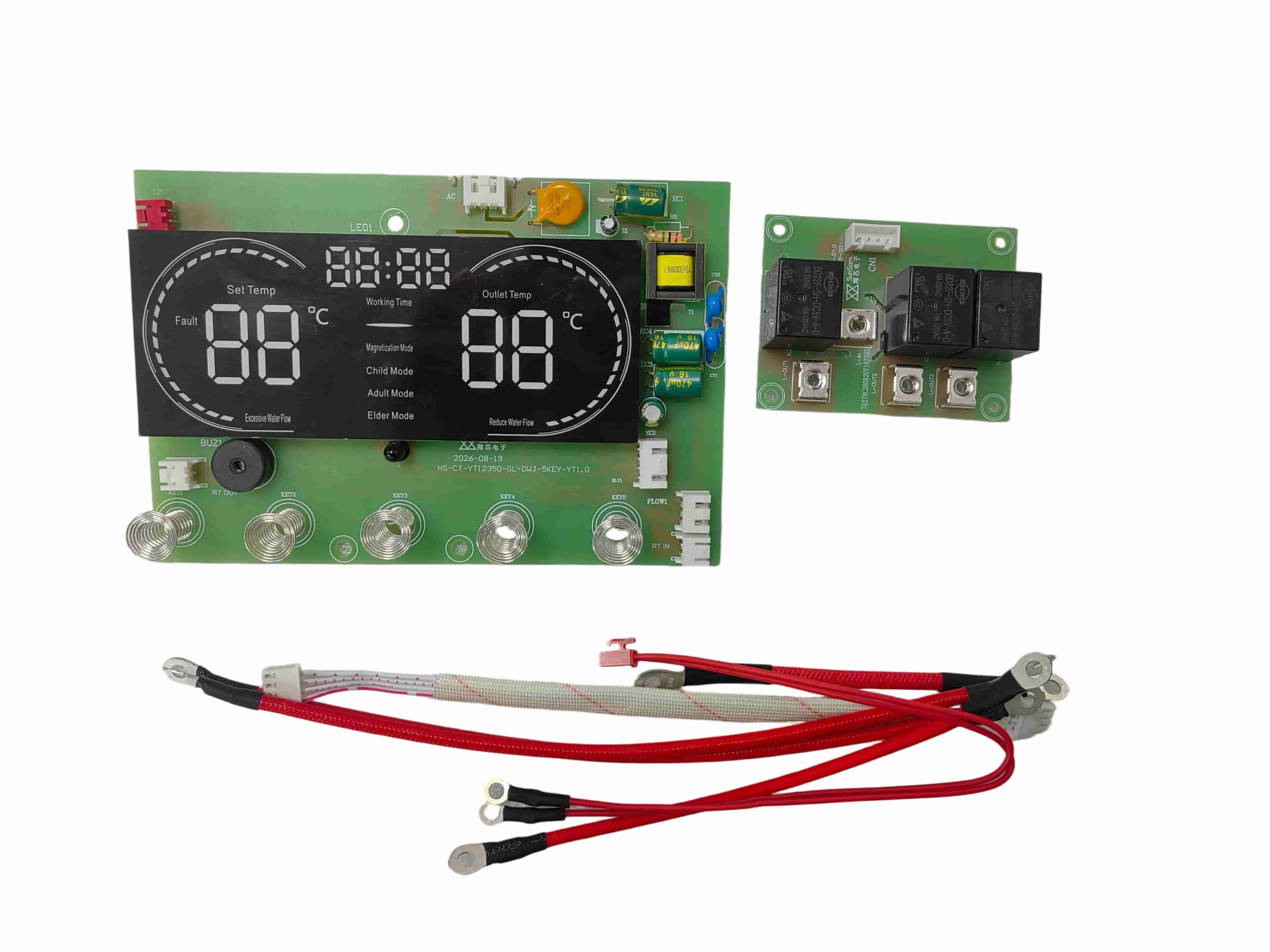

Pemanas air elektrik Segera CT12350 PCBA ialah penyelesaian kawalan bersepadu yang dibangunkan untuk sistem pemanasan air segera 220 V, 6 kW. Ia menggabungkan kawalan pemanasan berperingkat, pengesanan aliran air, peraturan suhu, kawalan paparan LED dan pelbagai fungsi perlindungan kerosakan pada satu PCBA.

Direka bentuk untuk pemanas air elektrik segera isi rumah dan peralatan air panas yang disesuaikan, CT12350 menyokong perkakasan, perisian tegar, paparan dan penyesuaian antara muka untuk projek OEM dan ODM yang berbeza.

Kawalan Pemanasan 6 kW dengan Tujuh Aras Kuasa

Versi bekalan kuasa mod suis yang diuji beroperasi daripada AC 150–280 V pada 50 Hz. Pada voltan terkadar AC 220 V, PCBA menyokong beban pemanasan maksimum 6,000 W dan mengawal tiga kumpulan keluaran pemanasan.

Tujuh tahap kuasa tersedia untuk menyediakan peraturan suhu yang lebih fleksibel:

- Tahap 1: 1,400 W

- Tahap 2: 2,200 W

- Tahap 3: 2,400 W

- Tahap 4: 3,600 W

- Tahap 5: 3,800 W

- Tahap 6: 4,600 W

- Tahap 7: 6,000 W

Reka bentuk pemanasan pelbagai peringkat membolehkan pengawal memilih output yang sesuai mengikut mod operasi, suhu air dan permintaan pemanasan.

Kawalan Suhu Malar Pintar

Papan kawalan pemanas air CT12350 menyediakan julat suhu boleh laras 30–55°C. Sensor suhu 50 kΩ NTC digunakan untuk pengesanan suhu dan maklum balas kawalan.

Dalam mod AI, PCBA secara automatik memilih aras kuasa dan suhu sasaran yang sesuai mengikut suhu air masuk. Tetapan suhu AI yang diprogramkan berjulat dari 39°C hingga 45°C di bawah keadaan suhu masuk yang direkodkan dalam laporan ujian.

Tiga mod suhu juga tersedia untuk operasi yang mudah:

- Mod Kanak-kanak: 38°C

- Mod Dewasa: 42°C

- Mod Kanan: 45°C

Pengawal menyokong penentukuran automatik dan memori parameter suhu malar. Berdasarkan ujian sampel yang direkodkan pada suhu masuk 25°C dan kadar aliran 1.5 L/min dan 3 L/min, suhu keluar yang diukur kekal dalam kira-kira ±2°C pada titik set yang diuji.

Pengaktifan Aliran Air dan Kawalan Siap Sedia

PCBA memulakan proses kawalan pemanasan apabila aliran air yang dikesan mencapai lebih kurang 1.5 L/min. Pemanasan berhenti apabila aliran berkurangan kepada kira-kira 1.3 L/min.

Apabila tiada aliran air dikesan, pengawal memasuki bersedia selepas kira-kira dua saat. Paparan boleh diaktifkan semula dengan menekan kekunci atau memulihkan aliran air. Logik kawalan ini membantu menyelaraskan operasi pemanasan dengan permintaan air sebenar.

Kawalan Sentuh dan Paparan LED

Pemanas air elektrik segera CT12350 PCBA menyediakan lima kunci kawalan utama:

- Kuasa

- Peningkatan suhu atau kuasa

- Penurunan suhu atau kuasa

- AI

- Pemilihan mod

Antara muka kawalan sentuh boleh beroperasi melalui panel kaca 4 mm yang dipasang di permukaan atau panel plastik 2 mm, membolehkan pengeluar perkakas membangunkan reka bentuk panel hadapan yang berbeza.

Paparan LED boleh membentangkan:

- Suhu air keluar

- Tetapkan suhu

- Masa beroperasi

- Status pemanasan

- Status kuasa hidup

- Mod pengendalian yang dipilih

- Kod kesalahan

Ikon paparan dan susun atur antara muka boleh dilaraskan mengikut penampilan produk dan keperluan pelanggan.

Pelbagai Fungsi Perlindungan Kesalahan

CT12350 termasuk beberapa fungsi kawalan dan diagnosis kerosakan untuk aplikasi pemanas air elektrik segera.

Apabila suhu alur keluar mencapai 63°C, pengawal secara automatik mengurangkan output pemanasan dengan satu aras kuasa. Jika suhu mencapai atau melebihi 65°C, penggera lebih suhu E4 diaktifkan dan pemanasan berhenti. Operasi biasa boleh disambung semula selepas suhu jatuh di bawah 55°C.

Pengawal juga menyokong:

- Penggera kerosakan kebocoran E1 dan pemotongan pemanasan

- Penderia suhu alur keluar E2 litar terbuka atau perlindungan litar pintas

- Pemulihan automatik selepas kerosakan sensor suhu dibersihkan

- Paparan kod kerosakan untuk pemeriksaan dan penyelenggaraan yang lebih mudah

Prestasi perlindungan akhir bergantung pada reka bentuk perkakas lengkap, penderia, pendawaian, sistem pemanasan dan komponen keselamatan lain.

Spesifikasi Teknikal Utama

| Parameter | Spesifikasi |

|---|---|

| Model Produk | CT12350 |

| Jenis Produk | Pemanas Air Elektrik Segera PCBA |

| Reka Bentuk Papan Kawalan | Lembaga Kawalan Bersepadu Terpencil |

| Voltan Kendalian | AC 150–280 V, 50 Hz |

| Voltan Ternilai | AC 220 V |

| Beban Pemanasan Maksimum | 6,000 W |

| Output Kawalan Pemanasan | 3 Kumpulan |

| Tahap Kuasa | 7 Peringkat |

| Julat Tetapan Suhu | 30–55°C |

| Kadar Aliran Pengaktifan | 1.5 L/min |

| Kadar Aliran Tutup | 1.3 L/min |

| Penderia Suhu | 50 kΩ NTC pada 25°C |

| Mod Pratetap | Kanak-kanak 38°C, Dewasa 42°C, Senior 45°C |

| Keserasian Panel Sentuh | Kaca 4 mm atau Panel Plastik 2 mm |

| Suhu Operasi | −15°C hingga 65°C |

| Kelembapan Operasi | 10%–95% RH |

Ujian Contoh dan Pengesahan Prestasi

Semasa pengesahan sampel, versi bekalan kuasa mod suis beroperasi secara berterusan selama lapan jam pada AC 280 V tanpa prestasi yang tidak normal. Sistem ini juga beroperasi selama lapan jam di bawah persekitaran ujian 65°C dan 90% kelembapan relatif.

Keputusan ini berkaitan dengan sampel yang diuji dan keadaan ujian yang ditentukan. Spesifikasi akhir elektrik, alam sekitar dan keselamatan hendaklah disahkan semula selepas PCBA disepadukan ke dalam pemanas air lengkap pelanggan.

Penyesuaian OEM dan ODM PCBA

CT12350 boleh digunakan sebagai platform kawalan rujukan untuk projek pemanas air elektrik segera yang disesuaikan. Perkhidmatan kejuruteraan dan pembuatan yang tersedia termasuk:

- Reka bentuk perkakasan PCBA

- Pembangunan perisian tegar terbenam

- Penyesuaian logik kawalan pemanasan

- Penyesuaian paparan dan antara muka sentuh

- Penyesuaian penyambung dan abah-abah pendawaian

- Padanan suhu dan aliran-sensor

- Sumber komponen

- Pemasangan SMT dan DIP

- Ujian fungsional

- Pengeluaran prototaip dan kelompok

Untuk penilaian projek, pelanggan boleh memberikan voltan operasi yang diperlukan, kuasa pemanasan, dimensi produk, reka bentuk paparan, spesifikasi sensor, gambar rajah pendawaian dan standard keselamatan sasaran.

Aplikasi

Platform kawalan CT12350 sesuai untuk:

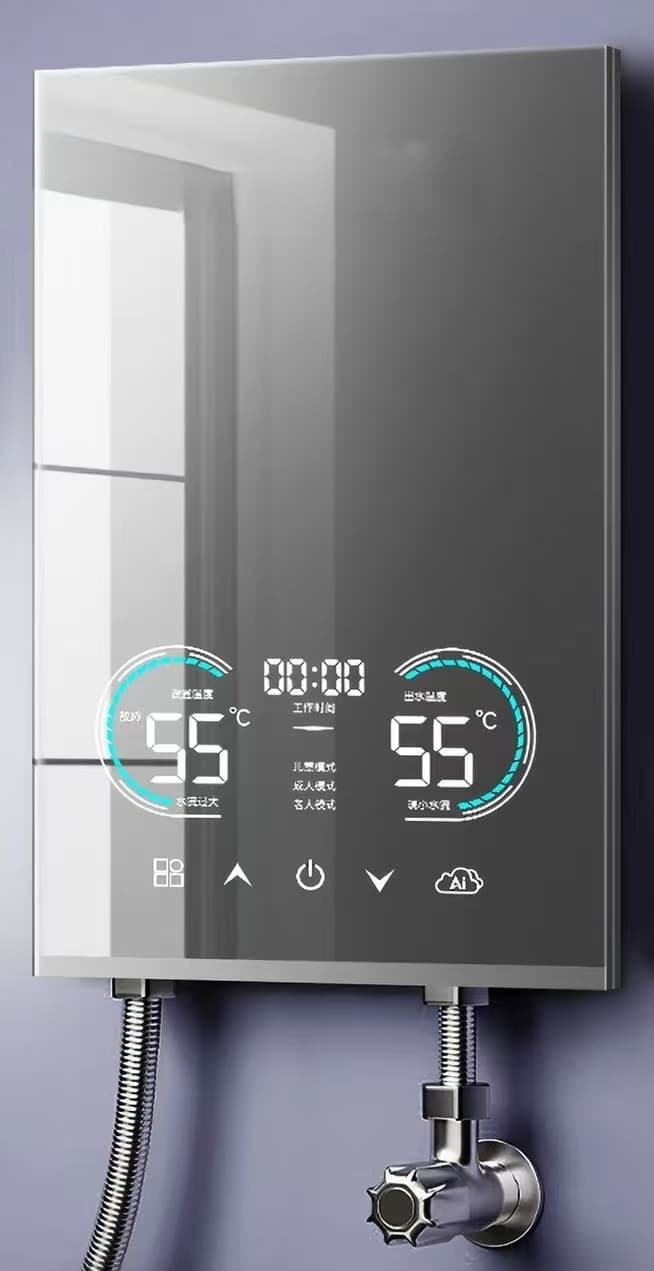

- Pemanas air elektrik segera isi rumah

- Pemanas air pancuran elektrik segera

- Pemanas air padat yang dipasang di dinding

- Perkakas air panas bilik mandi dan dapur

- Sistem pemanasan air OEM dan ODM yang disesuaikan

Jika anda sedang membangunkan pemanas air segera 220 V dan memerlukan PCBA kawalan 6 kW yang boleh disesuaikan, hubungi SunSam dengan spesifikasi produk, lukisan atau sampel sedia ada anda. Pasukan kejuruteraan kami boleh menilai keperluan kawalan dan menyediakan cadangan pembangunan dan pembuatan PCBA yang sesuai.
